Chap 4 处理器

阅读信息

3433 字  15 分钟  本页总访问量 加载中...

单周期处理器

CPU 简介

CPU 由 control unit 和 datapath 组成，其中 datapath 包含多路选择器、ALU、寄存器等。

CPU 的性能由什么决定？指令数目（由指令集 ISA 和编译器决定）、CPI（和硬件相关）、时钟周期 Cycle time。
两种实现：单周期，不包含指令并行；流水线，前后流程可重叠。

对任何指令，执行时的前两步相同：将指令从指令存储器中取出来 -> 指令解码，读寄存器（解码 opcode 的同时读寄存器）
第三步中，根据指令不同，读内存或计算或跳转。
ALU 要做的：算术逻辑运算、内存读写、分支比较跳转
ALU 在访存中做加法，在分支跳转中做减法。

一般 ALU 中第一个输入来自寄存器，第二个输入可能来自寄存器、也可能来自立即数。
当输入或输出有多种可能时，用多路选择器实现。MUX 是选择位由指令类型（可能还有比较结果）决定。

读写时需要控制信号。如 R 型写回寄存器需要 RegWrite，load 需要 MemRead，store 需要 MemWrite，控制 ALU 操作，控制 PC 跳转到 PC+4 还是 target address。

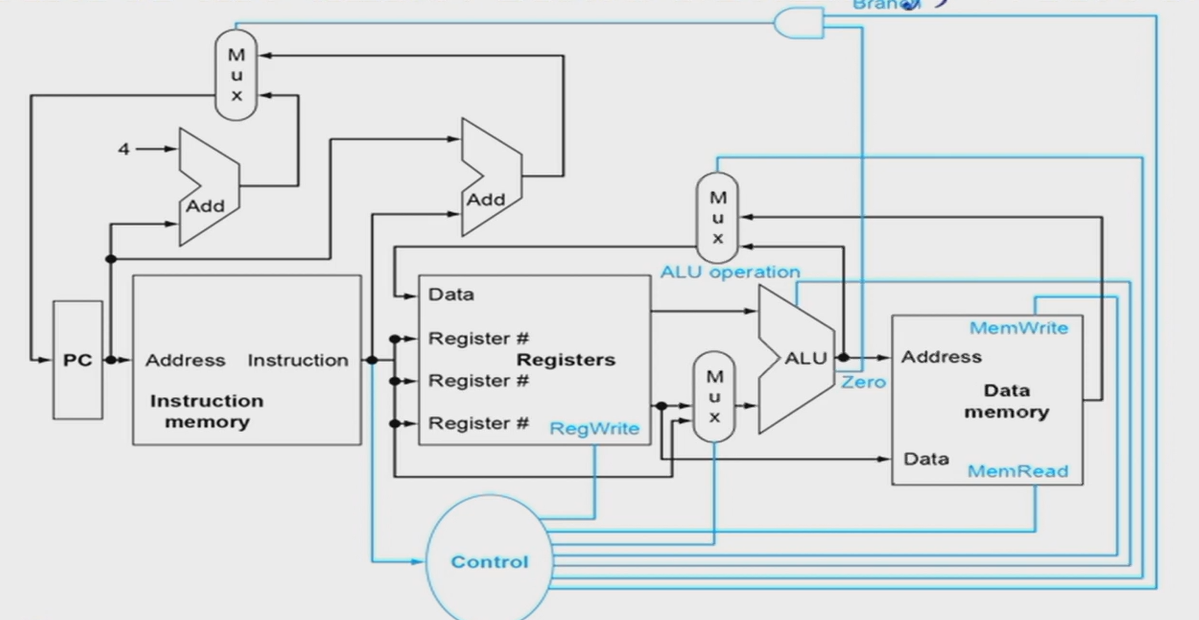

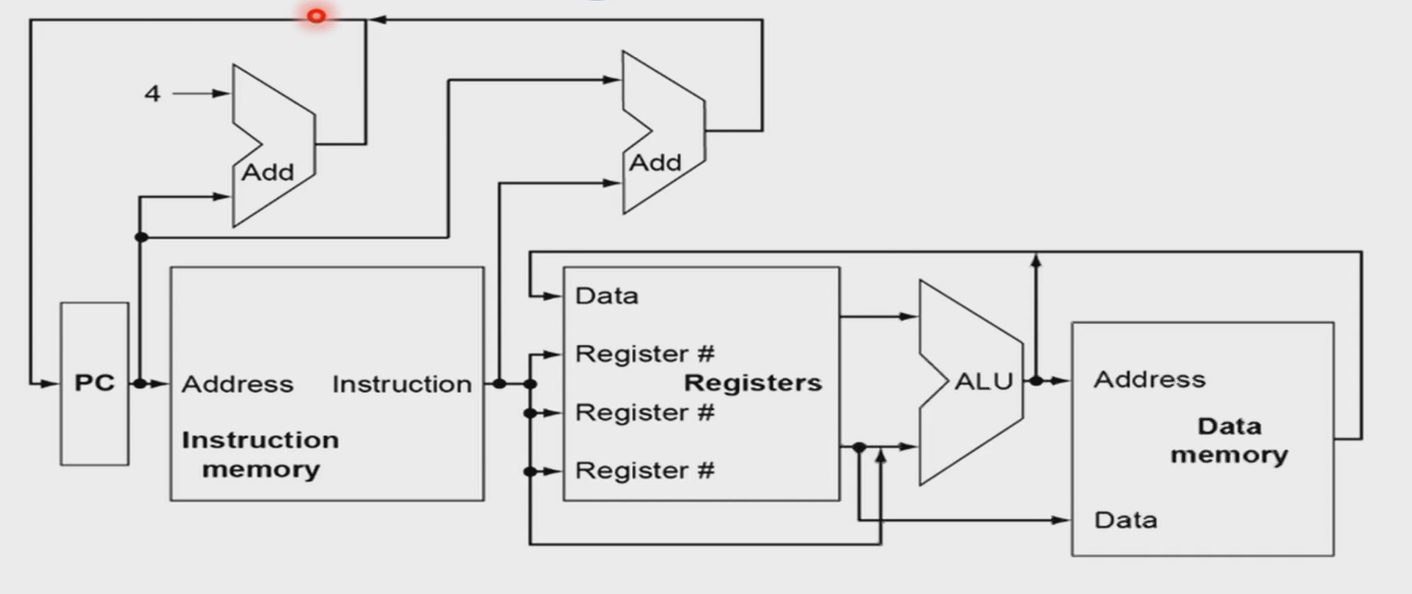

下图中黑色为数据通路，蓝色为控制信号。

寄存器（D 触发器）：时钟上升沿时将输入 D 的值放到输出 Q。
增加写使能 Write，只有 Write 为 1、时钟上升沿才将 Q 变为 D。
不同 state element 经过组合逻辑变为另一个状态单元。组合逻辑的最大长度决定时钟的周期。

指令的执行

指令的阶段

指令的实现分为几步：读指令 IF → 解码、读操作数 ID → 控制执行 EX → 访问内存 MEM → 把结果写回寄存器 WB → （Branch 中 PC 跳转，和 IF 结合）
只有前两步是所有指令都需要，后面几步只有部分指令经历。
Load 指令会完整经历上面的五步。

在单周期实现中，每条指令都在一个时钟周期内完成，CPI=1
时钟周期取决于最长指令的执行时长。ld 使用全部 5 个阶段，其他指令只用 4 个阶段，但仍然要花费 5 个阶段的时间。

不同类型指令的执行

不同指令要做的事？
R 型：寄存器、ALU。从寄存器中读数据，输出两个值到 ALU，ALU 计算后写回到寄存器。
Load/Store 指令：内存、立即数单元（32 位指令输入，将其中 12 位的立即数扩展为 64 位）。
B 型：读寄存器中的操作数，用 ALU 比较，相减看结果是不是零，比较结果控制是否 branch。跳转时读到的立即数要左移一位，补上末尾省略的 0。

每个 datapath 上的元素（如 ALU，MUX，寄存器）一次只能执行一个功能。
因此需要将指令和数据的存储分开。流水线中会出现同时在内存中取数据和取指令，如果两者一起存储，每次只能取一种，效率低。

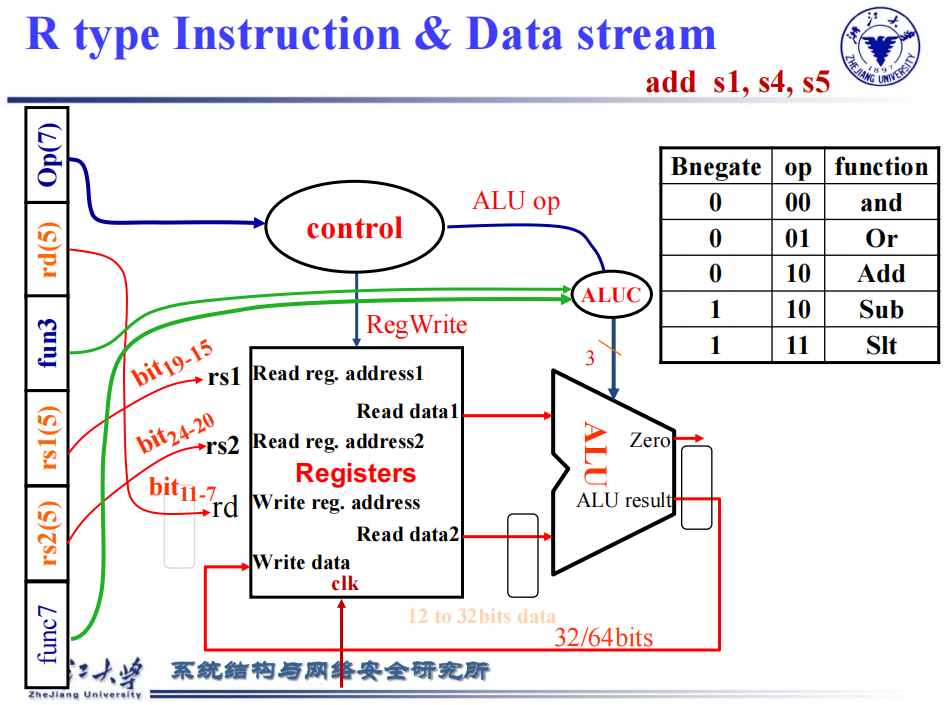

示例：R 型指令中，指令 rs2, rs1, rd 解码后，将寄存器中的值输给 ALU。func7, func3 用于控制 ALU 执行哪种操作。opcode 作为控制单元，作为寄存器的写使能，同时和 func 一起控制 ALU。

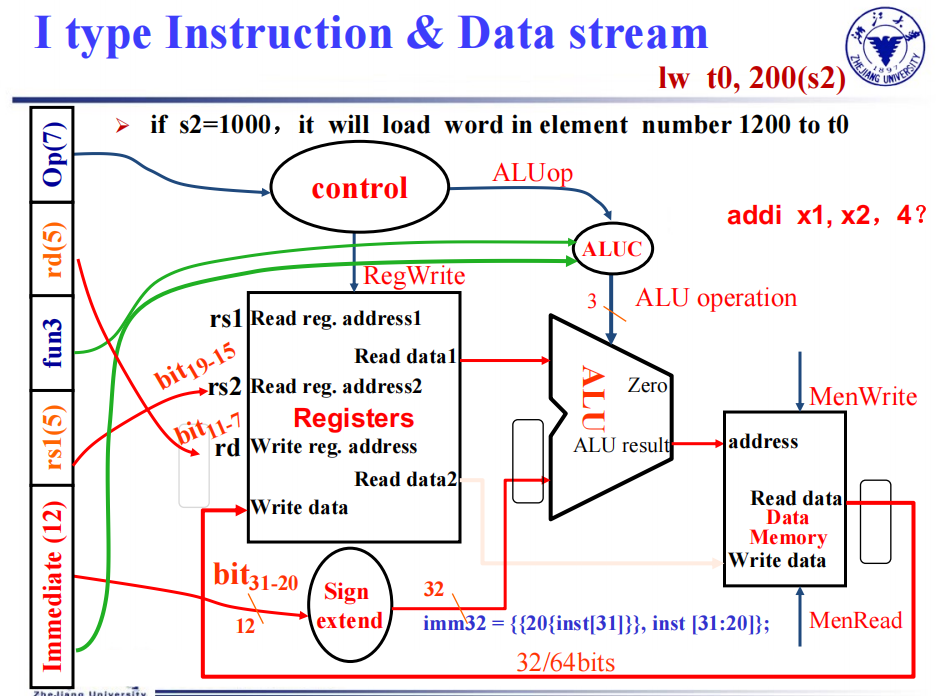

I 型指令中，rs1, rd 作为寄存器的读，imm 经过扩展后，和寄存器读出的值一起输入到 ALU，func3, imm, opcode 一起控制 ALU 操作。ALU 输出结果作为 data memory 的地址，从内存中读数据后写回到寄存器。

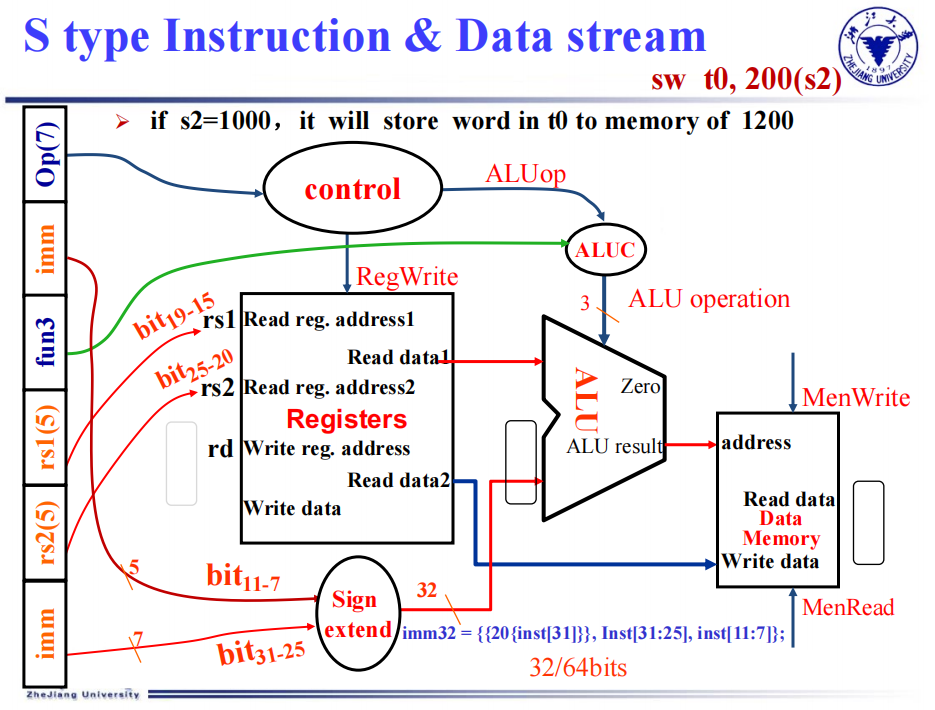

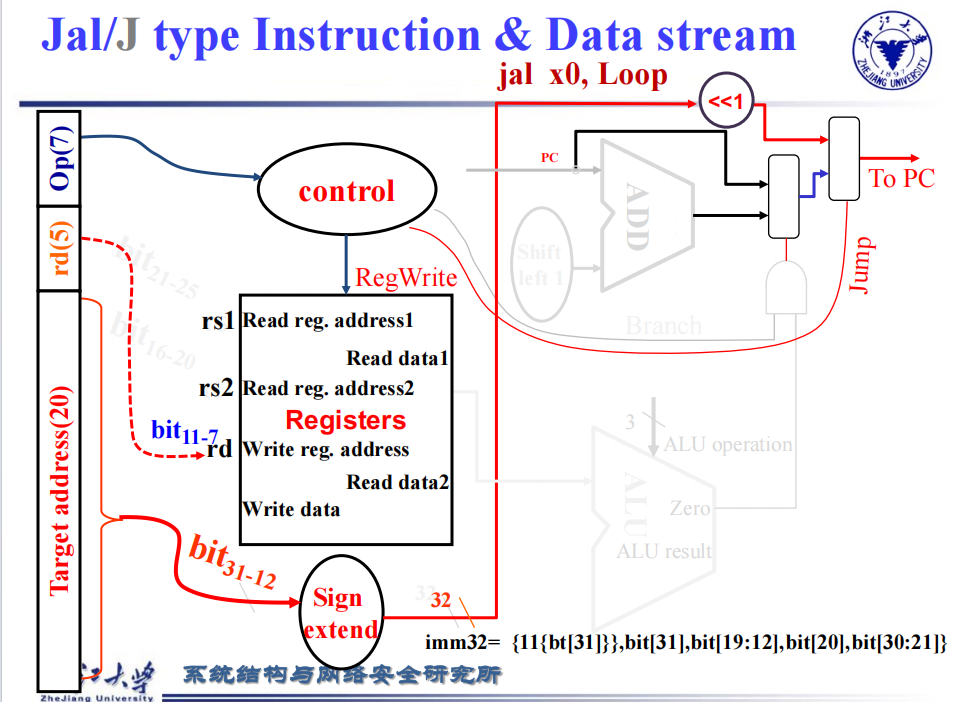

（略）

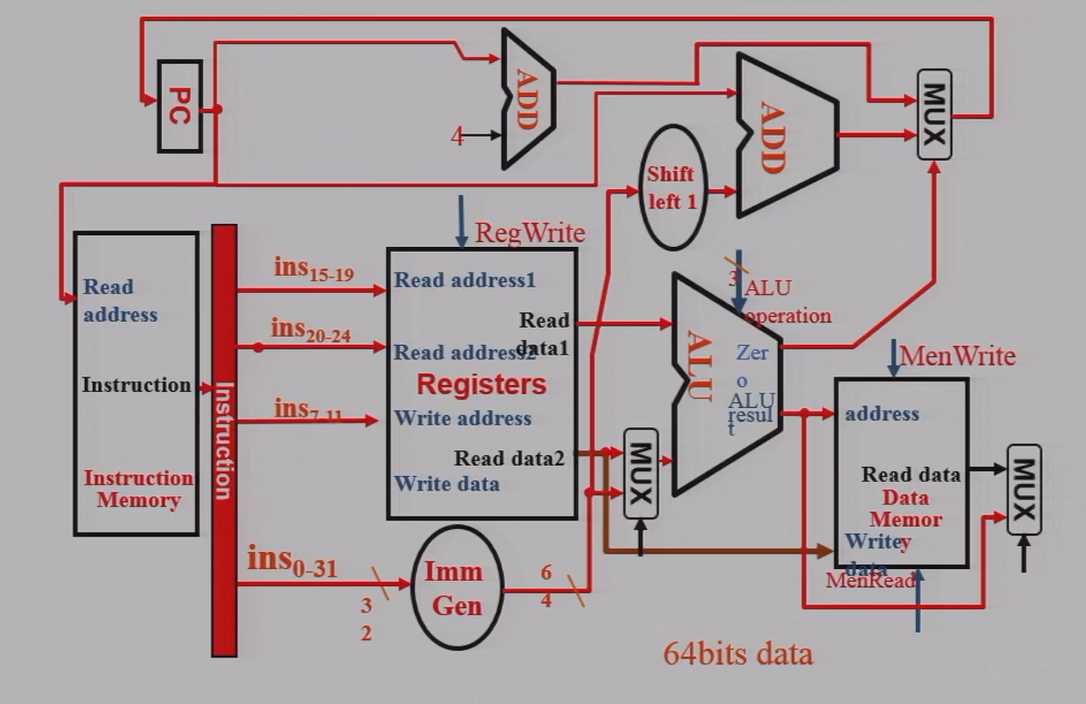

完整数据通路：

控制信号

共 7+4 个控制信号。

• ALUsrc（一位）：控制 ALU 的第二个输入来自寄存器还是立即数
• MemRead 和 MemWrite（一位）：控制能否读或写入内存
• MemtoReg（两位）：要写入寄存器的可能有内存中读取的（load）、ALU 计算出的（R 型）、PC 地址（jal, jalr），MemtoReg 控制哪个信号写入
• branch（一位）：控制有条件跳转（B 型）中是否跳转，下一个 PC 是 PC+4 还是目标地址
• jump（一位）：控制无条件跳转中是否跳转，下一个 PC 是 PC+4 还是目标地址
• ALU operation（四位）：控制 ALU 执行什么操作

branch 和 jump 有什么区别？
来源不同：branch 还由减法结果决定，jump 不依赖 ALU 的 Zero 信号。

存疑？

顺序不同：下一条 PC 仅由 jump 控制，jump 在每条指令中都要考虑。即使是 B 型指令中，也是 branch 控制的输出结果再输入给 jump，再由 jump 控制输出到 PC。

看课件好像是这样？？？

ALU 的控制信号怎么产生？ ALU 操作有指令类型和 function code 决定。Load/Store 一定是加法；Branch 指令一定是减法；
R 型指令：两级解码。第一级解码，只用 opcode，得到除了 ALU control 外的所有控制信号、和 ALU operation 中的两位；第二级解码，用 func7、func3 和第一级解码得到的类型，得到完整 4 位的 ALU operation。
在 opcode 中将指令分为四类：load 00，store 00（因为这两者一定加法），branch 01（因为一定减法），R 型 10。第一级解码后得到类别。
二级译码中，用一级得到的两位类别和 func7、func3 得到完整 ALU 控制信号。

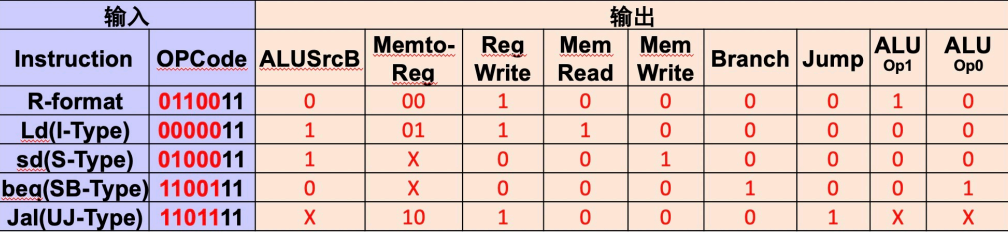

一级译码示例（其中 X 表示 01 均可，便于优化）：

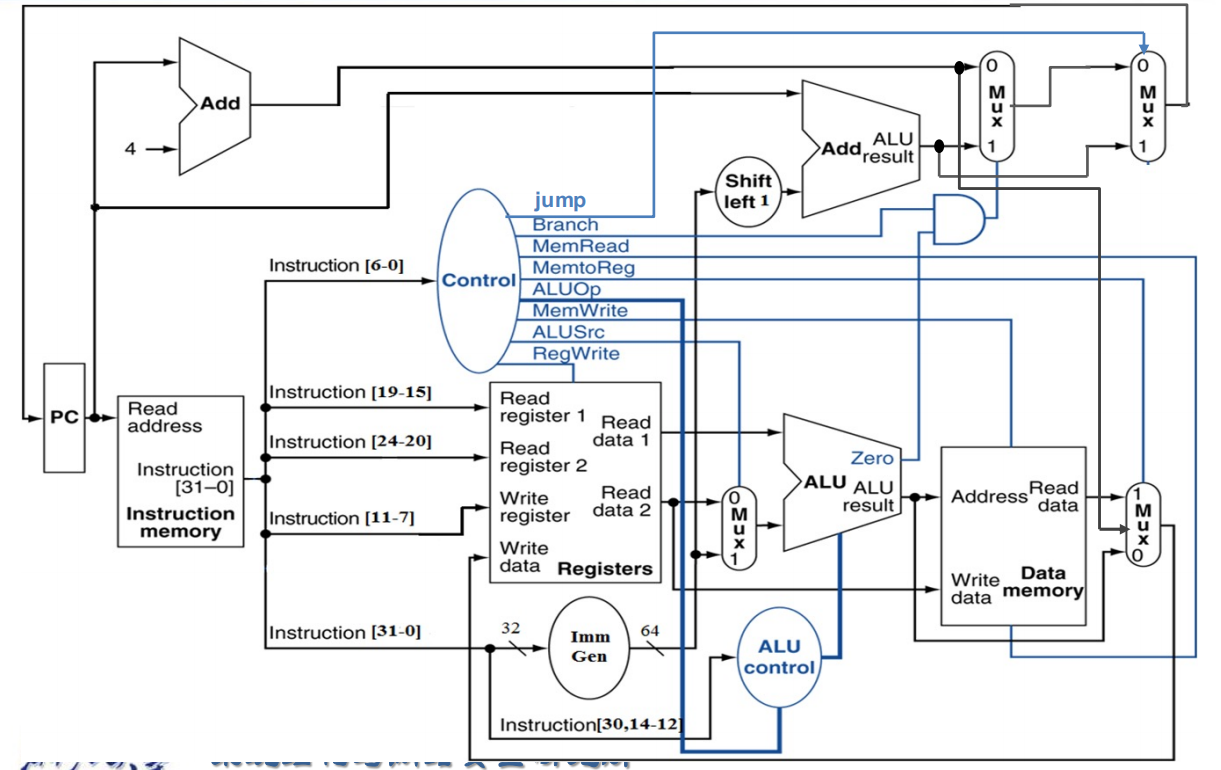

完整控制信号的数据通路：

流水线处理器

流水线的原理

指令执行的 5 个阶段（stage）：取指 IF → 译码 ID → 执行 EX → 访存 MEM → 写回 WB

单周期处理器的 CPI=1，即每个指令都需要一个时钟周期。
所有指令中最长的执行时间决定 CPU 的频率（时钟周期），执行快的指令时间浪费，和 make the common case fast 原则违背。

流水线处理器：分成 5 个阶段，每个时钟周期完成一个 stage，CPU 频率可提高。理想情况下（5 个阶段时间平均、指令数目多），速度提升为 5 倍。
实际上不同阶段的时间不同，有些时间有空余，使得实际提高速度小于 1/stage。
流水线通过增加吞吐量（throughput，单位时间内完成任务的数目）来提高速度。每条指令的 latency 没有减少（除了时间最长的指令，其余指令的 latency 增加）

RISCV 指令适合流水线：统一 32 位（每次确定读取指令的长度，可以直接 decode 出寄存器等），指令类型少，只有 load 和 store 能访问内存。

冒险

流水线的问题：冒险（hazards）
结构冒险（structure hazard）：硬件上资源重叠
数据冒险（data hazard）：前面的计算结果是后面的源操作数
控制冒险（control hazard）：后面指令的执行取决于前面指令结果的控制

结构冒险：

结构冒险：将 data memory 和 instruction memory 分开存储，否则 IF 需要等（stall）内存访问 load/store 完成后才能取指。

数据冒险：

示例 数据冒险

add  x19, x0, x1
sub  x2, x19, x3

第一个时钟 add 取指，第二个时钟 add 译码、sub 取指，add 在第五个时钟才写回 x19，但 sub 在第三个时钟（ID）就要读取 x19。

数据冒险的一种解决：中间插入两级 bubble，使得 sub 的读取在 add 写回之后。
一个时钟周期先是下降沿再是上升沿。用下降沿写（前半个时钟写）、用上升沿读（后半个时钟读），可使同一个寄存器的写和读在同一个时钟周期内完成。

改进：forwarding/bypassing
上一条指令的计算结果在 EX 或 MEM 后就产生，但是 WB 才写回。可将结果计算后直接传给后面要用的指令。如果上一条为运算指令，EX 后产生结果，直接传给下一条的 EX 前，不用插入 bubble；如果上一条为 load 指令，仍需要插入一级 bubble。
优点：不需要 stall；缺点：数据通路上需要增加连接。

编译优化：
ld 后直接用需要等一个时钟，编译器编译后会调整顺序，尽量避免这种情况（比如 load 多个数时，统一 ld 再用，而不是 ld 一个用一个）。

控制冒险：

branch 在 EX 后才知道跳转结果，但下一级指令已经完成 IF，指令可能取错。

一种方法：提早知道寄存器比较和目标地址的计算。在 ID 这一级增加硬件，将着两个操作移到 ID，在 ID 阶段后就可以下一条指令的 IF。这样中间要插入一级 bubble。
问题：循环中跳转多，bubble 带来的延迟长；现代流水线更长，不一定能将操作提前。

改进：预测跳转的结果，在结果出来前直接取预测的指令。
具体预测方法略。（RISC-V 规范不规定具体分支预测算法，但实际 CPU 在 IF 阶段会根据静态或动态预测结果直接选择下一条 PC。预测实现包括静态预测、不跳预测、BTFNT，以及动态 BHT/BTB/GHR 预测器。在 EX 阶段若发现预测错误，需要清空流水线并修正 PC。）

流水线控制信号

取出第 i+1 条指令时，需要有寄存器存第 i 条指令；第 i+1 条指令执行到 EX 时，也需要寄存器存储第 i 条指令的操作数……

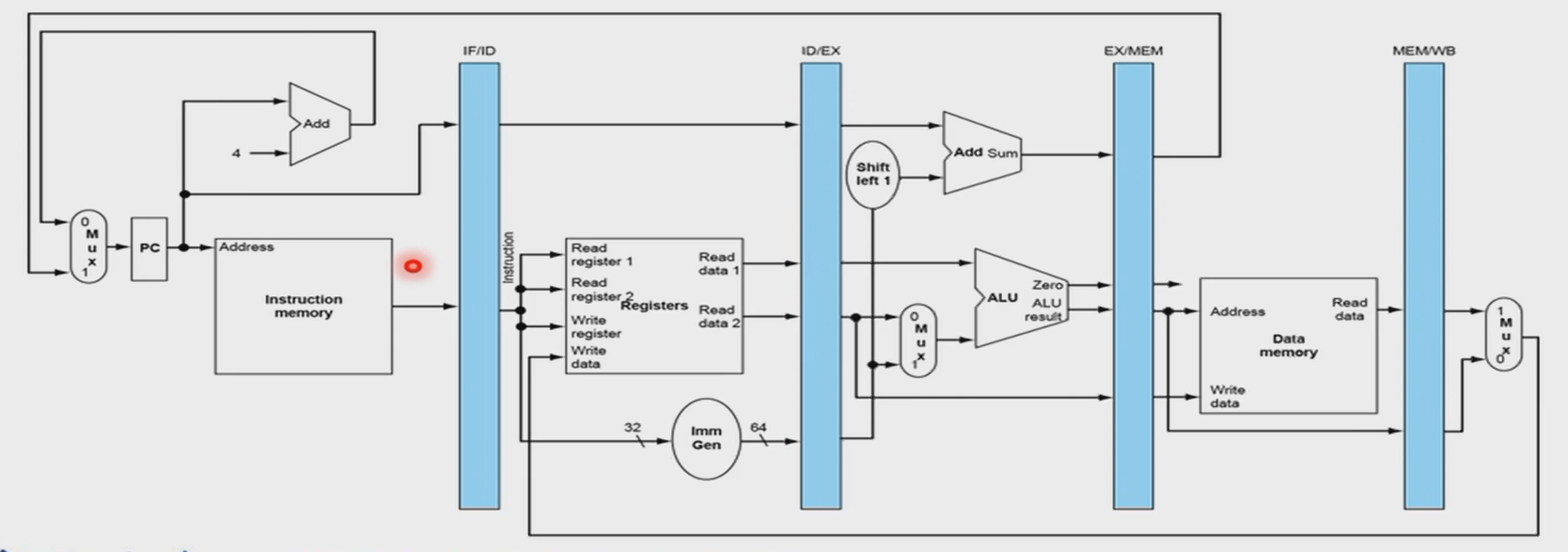

流水线结构（图中 PC 更新和写回到寄存器是从右往左，会引发冒险）：

图中蓝色的寄存器堆成为流水线寄存器，以相邻的阶段命名。每一阶段执行完后就更新后面的寄存器。

流水线的表示图： "single-clock-cycle" pipeline diagram：展示在某一个时钟周期中，整个流水线里每个阶段上正在执行哪一条指令。
"multi-clock-cycle" pipeline diagram：展示指令在多个 clock cycle 中如何逐周期流经五个阶段。

load 指令写回：load 指令 ID 时将 write address 存在寄存器中，随着 load 指令的执行传到每一步的寄存器中，最终 WB 写回时将 write address 一起传回到 Register file 并写入。

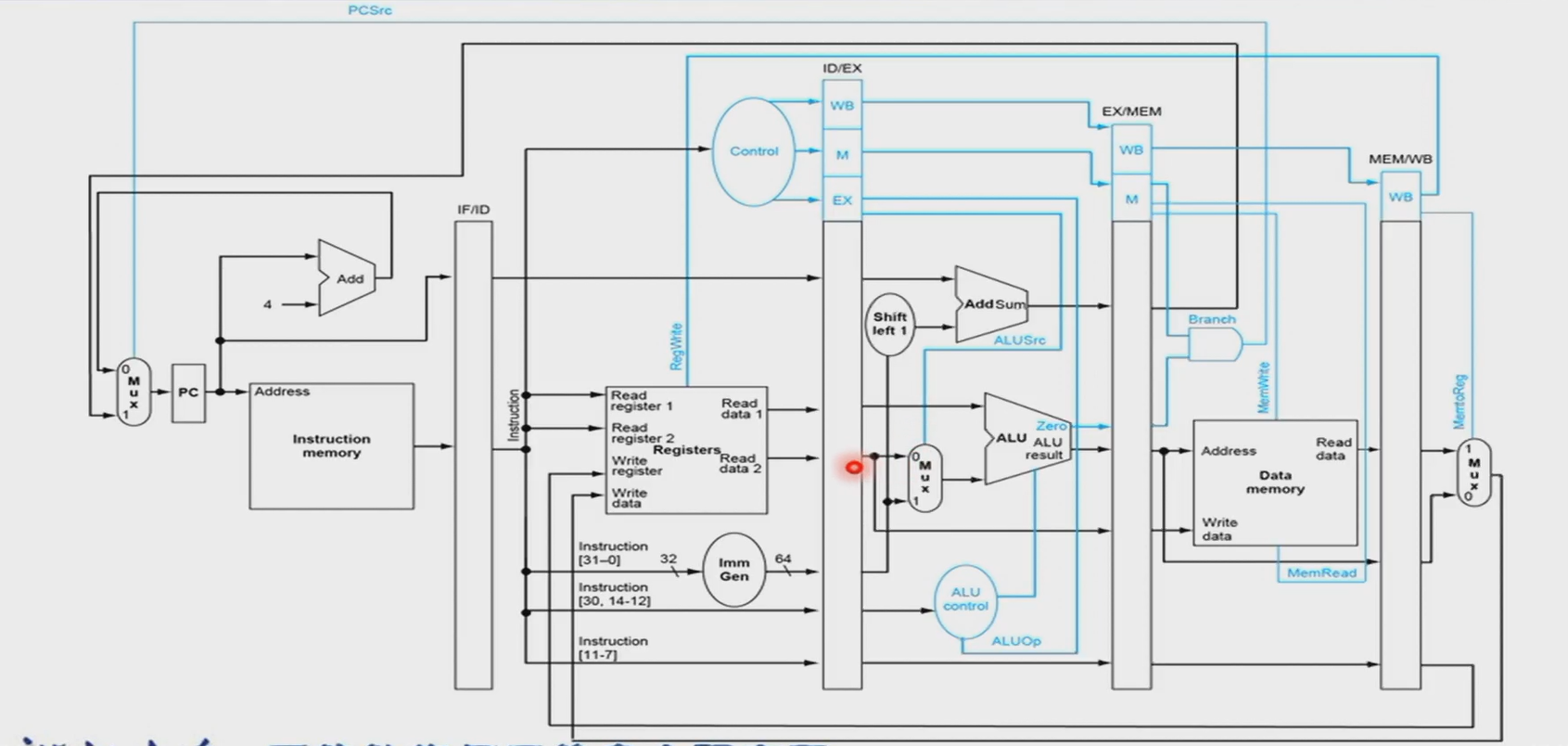

流水线中的控制信号（ID 得到控制信号后，将所有信号按在哪里用到分为 WB、M、EX 几类，用寄存器传到要用的阶段）：

示例 数据竞争的解决

sub  x2, x1, x3
and  x12, x2, x5
or   x13, x6, x2
add  x14, x2, x2
sd   x15, 100(x2)

流水线执行：5+4=9 个时钟周期 不使用 forwarding：9+2=11 个时钟周期（只有前 3 条指令会冒险，后面的 x2 都作为 rs 而不是 rd）

and 和 or 这两条都需要 bypass。对于第二条指令，从 EX/MEM 的寄存器传结果；而对于第三条指令，从 MEM/WB 的寄存器传结果。

数据冒险

用 forward 解决数据冒险。问题在于怎么确定是不是需要 forward、起点在哪个阶段的寄存器。

用 ID/EX.RegisterRs1 表示 ID/EX 寄存器中 Rs1 的编号。ALU 中要用到的寄存器为 ID/EX.RegisterRs1 和 ID/EX.RegisterRs2。

从 EX/MEM 发生 forward 的条件：EX/MEM.RegisterRd = ID/EX.RegisterRs1（或 2）
从 MEM/WB 发生 forward 的条件：MEM/WB.RegisterRd = ID/EX.RegisterRs1（或 2）

若要认为 data hazard 产生，还需要 EX/MEM.RegWrite 和 MEM/WB.RegWrite 都是 1，目标寄存器（EX/MEM.RegisterRd 或 MEM/WB.RegisterRd）不是 x0。

增加控制单元 Forwarding Unit，输入为 ID/EX 中的 Rs1、Rs2、Rd 和两个后面的 Rd，输出为两个信号 ForwardA 和 ForwardB，分别对应 Rs1 和 Rs2。当为 00 时，数据从 ID/EX 源寄存器中传来；当为 01 时，数据从 MEM/WB 中传来（可能为前几条指令 ALU 计算结果，可能为 load 结果）；当为 10 时，数据从 EX/MEM 传来。

还有什么问题？可能既需要从上一条指令 forward（从 EX/MEM），还需要从上上条指令 forward（从 MEM/WB），如下面示例。这时需要用最近的 forward（即 EX/MEM）。

示例 double data hazard

add  x1, x1, x2
add  x1, x1, x3
add  x1, x1, x4

综上，MEM/WB 的 Forward 信号的表示如下：

// MEM/WB 的 Forward
if (MEM/WB.RegWrite  // MEM/WB 要写回
    and (MEM/WB.RegisterRd != 0)  // 写回目标不是 x0
    and not(EX/MEM.RegWrite and (EX/MEM.RegisterRd != 0) and (EX/MEM.RegisterRd = ID/EX.RegisterRs1))  // EX/MEM 优先
    and (MEM/WB.RegisterRd = ID/EX.RegisterRs1))  // 上一级写回的是下一级的源寄存器
ForwardA = 01  // 01 表示从 MEM/WB forward
// ForwardB 同理

而 EX/MEM 的 Forward 信号的表示如下：

// EX/MEM 的 Forward
if (EX/MEM.RegWrite
    and (EX/MEM.RegisterRd != 0)
    and (EX/MEM.RegisterRd = ID/EX.RegisterRs1))
ForwardA = 01
// ForwardB 同理

Load-use 的竞争：下一条指令的源操作数是 load 指令的目标操作数，需要从 MEM/WB 进行 forward。Load-use 的条件为：

ID/EX.MemRead
    and ((ID/EX.RegisterRd = IF/ID.RegisterRs1)
        or (ID/EX.RegisterRd = IF/ID.RegisterRs2))

Load 指令在 MEM 后才得到数据，不能只通过 forward 解决，需要插入气泡，即将所有信号置零。此时 EX、MEM 和 WB 都执行 nop（no-operation）。PC、IF/ID 都不更新，下一时钟周期再重新解码、取指。

增加 Hazard detection unit，输入信号为 ID/EX.MemRead（是否为 load）、Rs1、Rs2、ID/EX.RegisterRd（是否冒险），输出信号为 PCWrite（PC 不更新）、IF/IDWrite（不取指）、控制单元 Control 后的 MUX（控制信号置零）。

控制冒险

用 prediction 解决控制冒险。

传统流水线：ALU 计算得到的 Zero 和 Branch 在 MEM 进行与（为什么不是在 EX 直接与？），因此在 MEM 这一阶段才得到结果，在 WB 才能取指。

做法：将 Rs 的比较和 PC 加立即数放到 ID 这一阶段，在 ID 就知道需不需要跳转。如果需要（Branch Taken），下一时钟周期，传到 ID 的指令变为 nop（不往下传），IF 取跳转后指令。浪费的时钟数从 3 个减少到 1 个。

实际为了提高时钟频率，将流水线拆分得更细，需要预测是否跳转。
Dynamic prediction 预测为上一次跳转情况，构建 prediction buffer，用 branch 指令的地址为索引，存储值为跳转结果（taken 或 not taken）。当执行 branch 指令时，检查表格，根据上一种情况取指。
在代码中通常为 for 或 while 循环，这种预测方式能大大提高效率。

1-bit predictor 的缺点：如果有两层循环，内层循环跳出后影响外层循环的预测。
因此使用 2-bit predictor，连续错两次才改变预测。

进一步改进：ID 中计算地址后，存储地址，如果后面要跳转则直接用地址。如果内存满，只存最新用过的地址（cache）。

异常和中断

中断：从主程序跳到 interrupt，再跳回到主程序。

CPU 工作流改变：控制指令（如 branch），可预测；突然强行插入，不可预测，称为异常。
狭义的异常（exception）为 CPU 内部的 unexpected event。广义的异常还包含 interrupt。这里统一称为异常。

预先设置好处理异常的方法，存在内存中，异常发生时直接跳转到处理异常的程序。
问题在于：异常是 CPU 硬件中发生，CPU 怎么知道异常的原因、异常的指令（因为要回来）？

RISC-V 有三种模式：机器模式（M）、用户模式（U）、监督模式（S）。每种特权模式都有各自扩展的指令集。这里只讨论机器模式。
M：所有都需要
M+U：需要安全保护
M+U+S：运行操作系统

并行和多发

Instruction-Level Parallelism (ILP)

怎么增加ILP？Deeper pipeline, Multiple issue。

静态多发由编译器完成，动态多发由硬件完成。
静态多发：将可以同一时期进行的指令合并成指令包。如果存在数据竞争，则不能一起发射。
循环展开，提高单次循环中的并行。循环展开后要对寄存器重命名。

动态多发：允许CPU不按照原先的顺序执行，但要按顺序写回寄存器。

仲裁：编译器或处理器猜测指令的行为，以尽早消除掉该指令与其他指令之间的依赖关系。
